AsRock M3A790GXH Moederbord

[Yannick]

Vandaag bekijken we het AsRock M3A790GXH moederbord dat wij hebben mogen ontvangen van AsRock!

Hiervoor onze hartelijke dank!

Inleiding

Sinds een niet al te lange tijd is AsRock onafhankelijk geworden van Asus.

Dat is direct duidelijk geworden! Zodra ze weer zelfstandig werden zijn de op de proppen gekomen met x58 moederborden en andere high end modellen!

Het M3A 790GXH moederbord is het eerste AM3 moederbord van AsRock, en ze pakken direct lekker uit!

Nu zijn we uiteraard benieuwd wat voor een prestaties we hier gaan zien, gezien er de laatste tijd behoorlijk wat positieve berichten over AsRock de rondte doen!

Genoeg gekletst nu, laten we eens gaan kijken!

Onder de loep

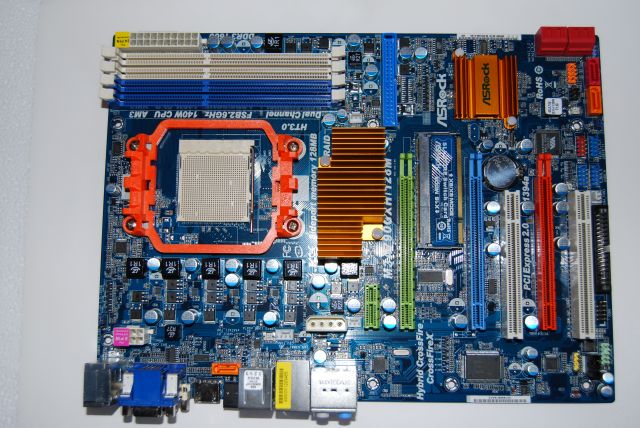

Op het eerste oog ziet het moederbord er netjes uit, een neutraal kleurengebruik en een overzichtelijke indeling.

We zien wel enkele opvallende onderdelen, maar hierover later meer.

Indeling

Zoals gezegd ziet de indeling er goed uit.

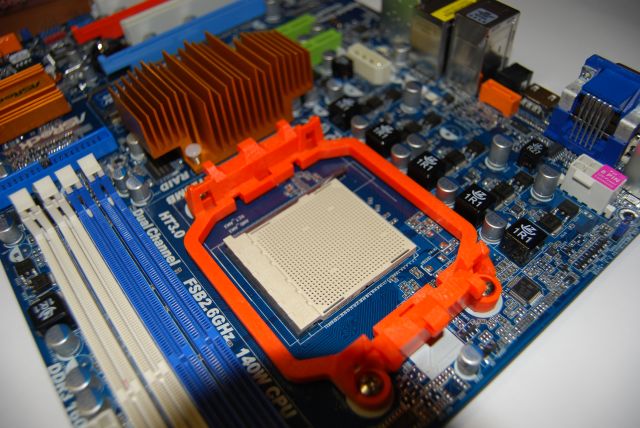

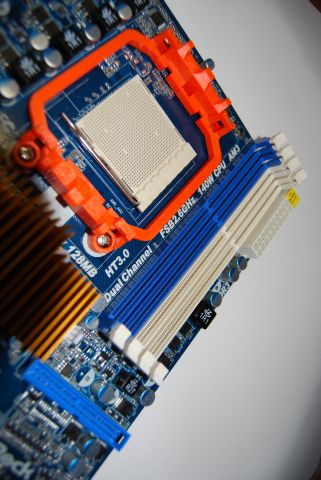

Het werkgeheugen zit dicht bij de processor, we zullen later zien of dit problemen gaat opleveren met hoger werkgeheugen en een grote koeler.

Aan de linkerkant van de processor is echter meer dan genoeg ruimte, dus eventueel kunnen we daar koelers monteren en ruimte vrijhouden aan de andere kant.

Links bovenin vinden we een 8pins stekker terug om de processor te voorzien van genoeg spanning, 4 pins is vaak voldoende maar voor de hele zware is toch meer spanning nodig!

Rechts bovenin vinden we de 24pins stekker terug, deze is voor de algehele voeding van de componenten.

Net boven de pci-e sloten vinden we nog een stekker terug, deze is voor de voeding als er meerdere videokaarten aanwezig zijn.

Een moderne videokaart heeft al snel heel wat watt nodig om te werken, dit is ook voor het moederbord een zware belasting, deze kan dan wel wat extra stroom gebruiken.

Als we wat verder naar onder kijken vinden we een koelblokje op de southbridge, AsRock heeft expres geen geld uitgegeven aan grote koelelementen omdat het vaak onnodig is.

Nog verder naar beneden vinden we de pci en pci-expres (pci-e) sloten terug.

De pci-e 16x sloten zijn goed verdeeld! Vaak zie je dat 2 van deze sloten dicht op elkaar zitten, wat in het geval van dubbelslot videokaarten alles behalve makkelijk is!

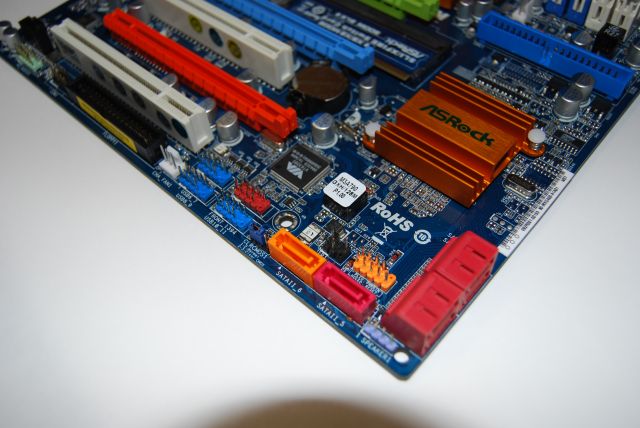

Rechtsonderin vinden we 6 Sata aansluitingen terug om harde schijven en een dvd brander op aan te sluiten.

Zoals sommige misschien als was opgevallen zit er helemaal links bovenin het moederbord ook een Sata aansluiting, waar is deze voor vroegen wij onszelf af en we doken in de handleiding.

Deze blijkt dus nodig te zijn als je je e-Sata wilt gebruiken, het is dan de bedoeling dat je een Sata aansluiting van rechtsonderin doorlust naar linksboven zodat de e-Sata functionaliteit werkt.

Dit vonden wij zelf niet zo een nette oplossing en zouden dan ook liever de oplossing zien die gigabyte bijvoorbeeld meelevert,

een los bracket die je zelf kan plaatsen los van het moederbord, dit scheelt een kabelbrij die over je moederbord heen moet lopen.

Aansluitingen

Uiteraard zijn er meer dan voldoende aansluitmogelijkheden te vinden!

We gaan de belangrijkste interne en externe aansluitingen langs.

Interne aansluitingen

Aan interne aansluitingen kunnen we de volgende vinden.

Pci sloten zijn er in de volgende soorten en maten.

3 x PCI Express 2.0 x16 slot

1 x PCI Express 2.0 x1 slot

2 x PCI slots

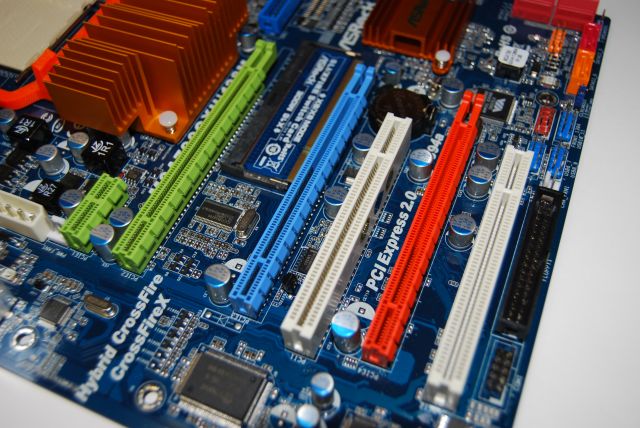

De grote pci-e sloten die we op het moederbord vinden zijn groen, blauw & oranje.

Deze worden over het algemeen gebruikt voor videokaarten en andere uitbreiding kaarten die veel stroom en bandbreedte vereisen.

Fysiek zijn het alle 3 pci-e 16 sloten, echter zijn ze als ze aan het werk zijn net iets ander.

Het eerste (groene) slot is 16x, vervolgens gaat de blauwe op 8x, en als laatste gaat de oranje op 4x snelheid.

Mocht je in alle 3 de pci-e 16 sloten een videokaart steken, dan kan je deze in een crossfire opstelling zetten.

Let op, dit kan enkel met kaarten van Ati, meerdere Nvidia kaarten hebben hier geen zin.

Dan zijn er natuurlijk de Sata aansluitingen!

6 x SATAII 3.0 Gb

Dit zijn de 6 Sata aansluitingen die we rechts onderaan het bord aantreffen.

Je kan hier optische apparaten zoals dvd/blue ray spelers en harde schijven op aansluiten.

De onboard controller ondersteunt een raid setup voor de harde schijven, dit zijn de RAID 0, RAID 1, RAID 5, RAID 10 en JBOD

Ook is er een mogelijkheid voor NCQ, AHCI en "Hot Plug" functies.

Nu vinden we ook nog een oude ATA aansluiting terug, voor mensen die maar geen afscheid kunnen nemen van hun oude dvd brander of harde schijf.

Hier kunnen 2 apparaten op aangesloten worden

Verder vinden we de volgende aansluitingen nog terug die voor geluid en data overdracht zijn bedoeld.

Je zal deze terugvinden in de vorm van een audio of een usb aansluiting aan de voorkant van de behuizing.

1 x eSATAII 3.0 Gb/s aansluiting

1 x Floppy connector

1 x IR header

1 x COM port header

1 x IEEE 1394 header

1 x HDMI_SPDIF header

CPU/Chassis/NB/Power FAN connector (de nodige aansluitingen voor ventilatoren)

CD in header

Front panel audio connector

3 x USB 2.0 headers (ondersteuning voor 6 USB 2.0 poorten)

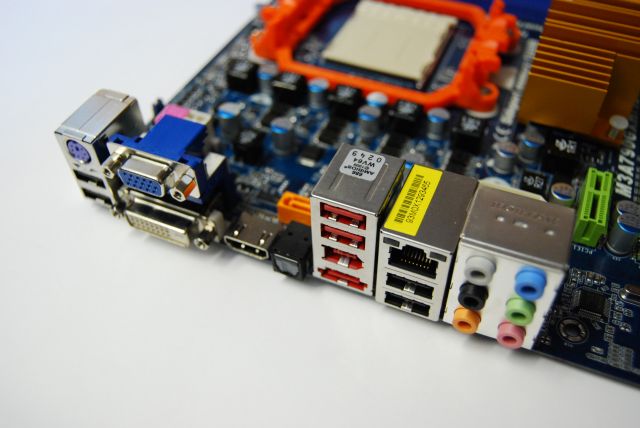

Externe aansluitingen

Deze aansluitingen vinden we terug op de achterkant van het moederbord.

1 x PS/2 Keyboard Poort

1 x VGA/D-Sub Poort

1 x VGA/DVI-D Poort

1 x HDMI Poort

1 x Optical SPDIF Out Poort

1 x IEEE 1394 Poort

1 x eSATAII Poort

6 x USB 2.0 Poorten

1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)

HD Audio Jack: Side Speaker / Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone

Opmerkelijke onderdelen

Zoals jullie misschien al opgevallen is zit er een opmerkelijk onderdeel op het moederbord, tussen de 1e en de 2e pci-e aansluiting.

Deze is bedoeld om het gebruik van crossfire in te schakelen.

Maar waarom dan zo? Andere fabrikanten doen dit toch al lang niet meer zo?

Heel simpel, om kosten te besparen! Het is erg simpel om dit plaatje om te wisselen als je een 2e videokaart bijplaatst

Ddus zagen ze er het nut wel van in om hier op te besparen, scheelt de consument toch weer iets.

Benchmarks

Uiteraard hebben we verschillende benchmarks losgelaten op het systeem.

Helaas hebben we op het moment geen vergelijkbaar systeem om dezelfde tests op te kunnen doen, dus we hebben helaas enkel deze scores voor jullie.

Test systeem

AMD Phenom II X4 810

Corsair PC8500 2x2 Gb

Western digital velociraptor

Antec True POwer Trio 650 Watt

Windows 7

Benchmarks:

Superpi 1M

Cinebench10 - openGL

Cinebench10 - single cpu

Cinebench10 - multiple cpu

Lightsmark

Alle benchmarks zijn 5 keer gedraaid, hier is een gemiddelde van opgenomen.

In SuperPi 1M wist het asrock bord een tijd van 27,386 neer te zetten, wat niet slecht is maar door andere moederborden uit de prijsklasse wel word evenaard.

De Cinebench openGL test wist het moederbord af te leggen met een score van 2898

Vervolgens wist het moederbord in de single cpu test van bovengenoemd programma een score van 2884 te scoren.

En als laatste in de multi cpu test van dit programma wist het moederbord een score van 10316 te score.

al met al geen slechte scores, maar ook hier weer zijn er andere moederborden die beter scoren.

3DMark vantage hebben we niet gedraaid omdat er geen goede videokaart ophanden was om het moederbord aan de grafische tand te voelen,

dit omdat het moederbord zelf niet genoeg videokracht heeft om een zware test als deze af te ronden.

Helaas kregen wij 3DMark 06 niet aan de praat op ons testsysteem, dit om onbekende redenen.

Verder konden we nog wel een run doen met lightsmark, hieruit kwam een score van 25,3.

Dit is vergelijkbaar met andere moederborden met deze chipset, het is namelijk allemaal dezelfde onboard videochip (IGP)

Conclusie

Dan rest ons nu de conclusie nog!

Helaas kon dit moederbord niet helemaal voldoen aan onze verwachtingen, AsRock is naar onze mening nog niet helemaal klaar met deze serie.

Verder hebben wij enkele problemen gehad bij het testen van dit systeem;

uitvallen, bluescreens, spontane reboots of niet willen opstarten.

Na een tijdje hebben we het moederbord stabiel kunnen krijgen en hebben we kunnen testen.

Helaas voor AsRock raden wij toch aan om een ander moederbord uit dit segment aan te schaffen, denk hierbij aan de Gigabyte GA-MA790XT-UD4P,

deze moet het wel zonder onboard graphics stellen, maar die zal je waarschijnlijk niet gaan gebruiken op een moederbord als deze.

Beide moederborden kosten tussen de €80 en €90 euro!

Nawoord

Verder moet wel gezegd worden dat AsRock goed bezig is om aan de weg te timmeren, maar met deze lijn moederborden is het helaas nog niet zo ver, we zullen zien wat de toekomst ons brengt.

Ik denk zelf dat er wel wat zonnigs uit voorkomt nu ik juist de nieuwe linup moederborden heb gezien die ze voor het nieuwe Intel platform klaar hebben, wie weet hierover later meer!

1 december 2009 aangepast door Yannick

[Yannick]

Gezien alle problemen met dit moederbord hebben ondervonden heb ik contact gehad met AsRock, zij hebben mij er van verzekerd dat ze van andere reviewers nog niets van deze problemen hadden vernomen, en ze hebben mij verzekerd dat dit normaal ook niet voorkomt.

We gaan het zien, en hopen dat de volgende review beter uitpakt
