front USB aansluiten op moederbord

[anniem]

Op moederbord Intel d946GZIS zijn de 2 front USB-poorten niet aangesloten. Uit dat frontpanel komen 3 lichtgrijze kabels.

De 1ste kabel komt in een zwart blokje Azalia met eerste rij 5 pinnetjes en 2de rij 4 pinnetjes (3-0-1) dit blokje gaat naar een identiek verlengblokje(?) AC'97 dat ingeplugd is in een audio-uitgang op het moederbord.

De 2de komt in een zwart blokje met 3 pinnetjes: 1 + 5V + 1 -D + 1 +D & een 1 pin blokje ground.

De 3de komt in een zwart blokje met 3 pinnetjes: 2 + 5V + 2 -D + 2 +D & een 1 pin blokje ground.

Ik weet niet hoe en waar ik die moet inpluggen om de 2 front USB-poorten te kunnen gebruiken.

Onderaan zijn 2 aansluitingen (USB1 en USB2) met telkens 9 pinnen (5 + 4).

Ik probeerde de beide blokjes+ground onder elkaar aan te sluiten op USB1 waarbij het laatste pinnetje vrij bleef maar er kwam een foutmelding.

Kan iemand mij helpen? Hoe moet ik die 2de en 3de kabel aansluiten om de USB-poorten vooraan eveneens te kunnen gebruiken?

[Jean-Pierre]

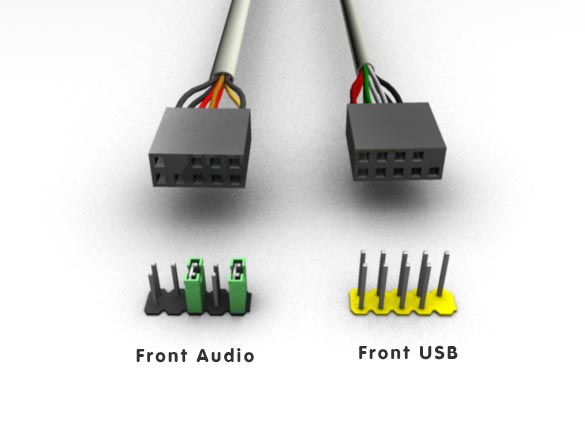

Bedoel je met dat eerste kabeltje iets dat eruit ziet zoals bijlage?

Werkt de front audio aansluiting?

[anniem]

Ja, het blokje AC'97 is aangesloten en de front audio werkt.

Het zijn de front USB-aansluitingen die niet lukken.

[Jean-Pierre]

Dat andere connectortje dien je aan te sluiten op de USB aansluiting op het moederbord,daarna zullen de front poorten wel terug werken.

Hier vind je alleszins de layout van het moederbord met een beschrijving van welke aansluiting waarvoor dient.

[anniem]

Ja, ze moeten aan die V aangesloten worden. Ik heb al verschillende mogelijkheden geprobeerd maar er komt steeds een foutmelding over de USB-poort, de USB-stick wordt niet herkend.

Kun je me doorgeven hoe ik precies die connectoren moet inpluggen?

[Jean-Pierre]

Op de afbeelding uit de link die ik je eerder doorgaf zie je naast de Sata poorten de Front pannel connector ( S ),meest logische zou dus zijn dat je daar de USB connector op aansluit (dit kan ook maar op 1 manier,zoals je ziet op die afbeelding heb je op die connector een rijtje van vier en een rijtje met vijf pinnetjes).

17 oktober 2012 aangepast door Jean-Pierre

[Jean-Pierre]

Hallo anniem,

Hoever sta je ondertussen met het oplossen van je USB probleem.;-)

[anniem]

Sorry, ik heb even geen tijd om het uit te proberen. Zondag doe ik het zeker! Ik heb alleen op allerlei mogelijkheden aan de V's aangesloten omdat daar USB1 en USB2 onder stond. Ik probeer de S uit en laat je zeker weten of het lukt.

[Jean-Pierre]

In weze kun je die connector maar op 1 manier aansluiten,je hebt een rijtje van 5 met daaronder een rijtje van 4 pinnetjes.

Dat heeft die connector dus ook!!

Laat ons alleszins weten hoe het verloopt.

[anniem]

Op de S = front panel header zitten HDD led + Power led + reset + On/Off = 4 x connectors met 2 pinnetjes aangesloten dus niet de USB.

Die USB front moet dus zeker op de V aangesloten worden. Ik weet alleen niet hoe. Allebei op USB 1? Allebei op USB 2?

Ik zal het met trial en error moeten zoeken en hopen dat ik de juiste combinatie vind.

Is het mogelijk de front USB's USB1 zijn en niet compatibel met USB 2.0? Hoe kun je dat zien?
