FUSE OP HP MOEDERBORD

[Bektronics]



Hallo.

Ik heb momenteel een HP Pavillion 15-p290nb op de werkbank liggen.

De HP DC in cable 65W/90W met HP p/n 730932-yd1 was defect door een iets te harde behandeling van de gebruiker met het inpluggen van de DC adapter.

Momentele heb ik het nieuwe stukje binnen gekregen en gemonteerd in de laptop.

Toch blijkt deze nog dood te zijn.

Vermoedelijk is de fuse, die op het moederbord (DAY16EMB8C0) zit doorgebrand.

Kan iemand mij zeggen waar deze fuse zich juist bevind op het moederbord, zal wel een smd zijn.

Ik heb zo een vermoeden, maar ik wil eerst wel zeker zijn dat het wel een fuse is.

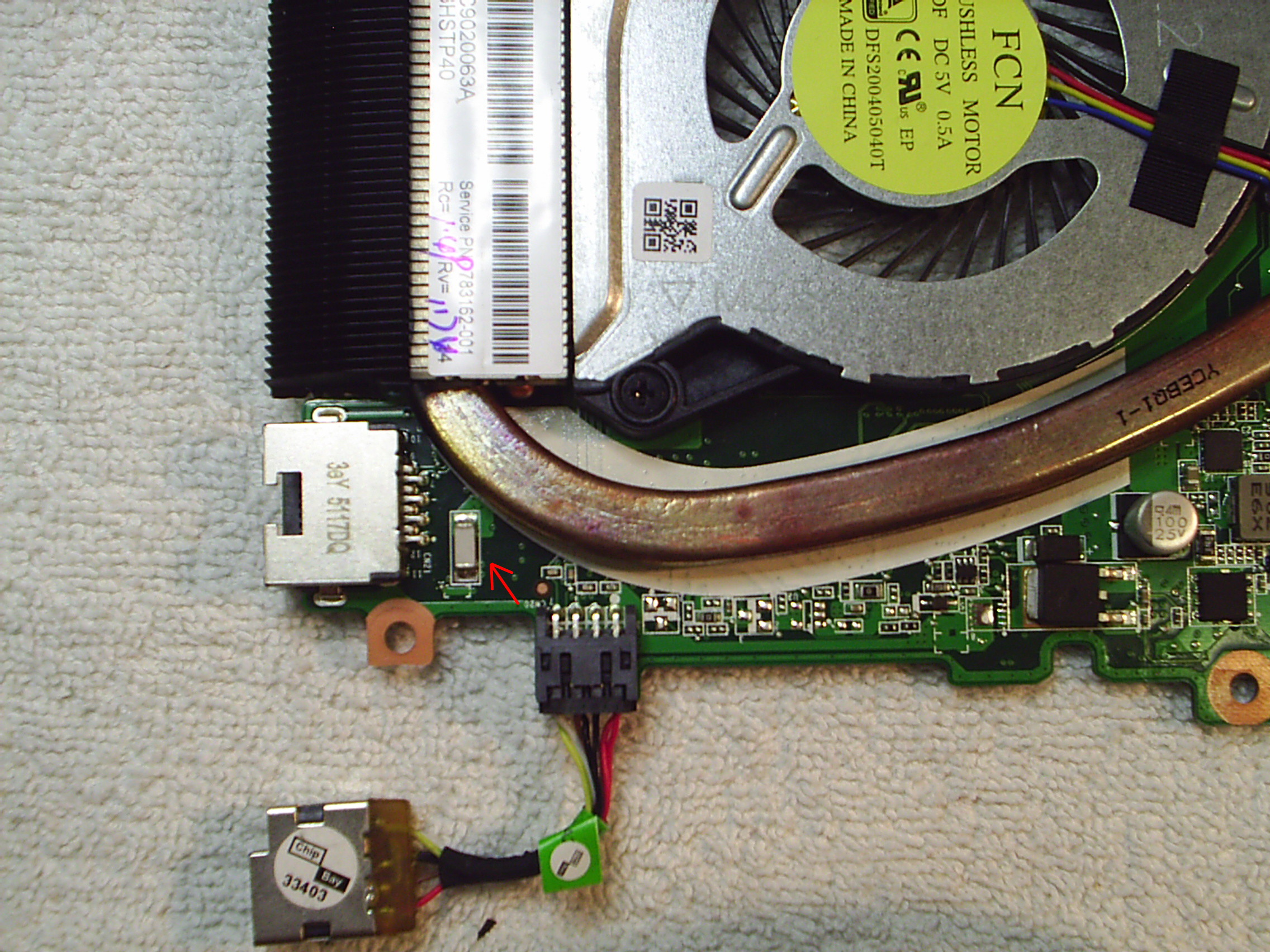

Aan de onderzijde van het moederbord, zit tussen de ethernet aansluiting en het voedingkabeltje, een klein wit rechthoekig blokje.

Jammer genoeg staat er nergens iets op gedrukt.

Ik meet, met de ohmmeter, een open circuit, geen enkele waarde van weerstand is te meten.

Als ik voeding zet op het moederbord, dan meet ik langs 1 zijd 19,5Vdc en langs de andere zijde gewoon niets.

Dus ik vermoed dat dit de fuse is.

Ik heb een foto in bijlage gezet.

Kan iemand mij hierover uitsluitsel geven alsook welke waarde heeft deze fuse?

Alvast bedankt.

[Bektronics]

Beste vrienden.

Heeft niemand hierover een idee wat voor een fuse dit zou kunnen zijn. Ik weet het is hardware en misschien zijn er niet zo veel mensen die hierin gespecialiseerd zijn.

Een verwijzing naar een site of andere forum groep zou uiteraard wel welkom zijn.

Hopend op een resultaat en een antwoord van iemand alvast bedankt.

GRTS.

[Gast]

In bijlage vind je het volledige schema van een HP Pavillion 15-series. Helpt je dit verder?

HP Pavilion 15 series (Quanta R62).pdf

[Bektronics]

Beste vdhee.



Ik vermoed dat jij het bent Maurice.

Bedankt voor het schema ik had zo al een vermoeden dat het een fuse was en ja het blijkt de fuse van 1Amp te zijn.

Is natuurlijk niet bij Littlefuse in kleine aantallen te krijgen (min 3000 stuks en hoge verzendkost)

Probeer dan maar een ander merk.

Alvast bedankt voor het schema.



Vriendelijke groeten

Bektronics (André)



Hiermee mag deze topic afgesloten worden.

[Gast]

Graag gedaan André!



Persoonlijk zou ik de fuse overbruggen met een superdun draadje (heb je zeker in je stocks); zekering wordt dan een Slow Blow ipv. Fast Blow.

Maar als daarmee het probleem opgelost is....



Grtn,



Emile.

[Bektronics]

Beste Emille.



Sorry ik dacht dat het Maurice was, ook een goede vriend van mij en steeds on line.

OK, goede raad die je me geeft, maar ik heb toch de fuses besteld bij Bourns en Schurter.

Kan ze daar krijgen per 5 stuks. De prijs is aanvaardbaar. Heb 3 soorten stroomsterkte besteld 1,5A - 2,5A en 3,5A fast blow.

Ben eens benieuwd of het zal lukken.

Liever toch een fuse dan een draadje.

Fuse was defect geraakt door het te bruut inpluggen van de stekker van de voeding. Hierdoor was de binnenkant van de stekker in de pc afgebroken en in kortsluiting gekomen.

Pc is volledig dood. Wel voeding tot aan de fuse maar verder geen enkele spanning meetbaar op IC's.

Dus volgens mij moet de voeding gewoon onderbroken zijn.

In de winkel hadden ze natuurlijk gezegd, moederbord defect, koop een nieuwe pc. Maar de dame waar ik deze voor herstel is mindervalide en heeft zo maar niet het geld liggen voor een nieuw toestel.

Ze hebben het allemaal makkelijk zeggen in een winkel.

Geen tijd meer insteken, koop gewoon nieuw en smijt oude weg.



Toch nog eens bedankt Emille voor de schematic.

Hopelijk kan ik je ook nog eens van dienst zijn met het één of ander, mail mar gerust op



Grts

Bektronics (André)
