Installatie problemen SSD

[Theo2602]

Ik kocht bij Bol.Com deze SSD schijf: Samsung 860 EVO 500GB SSD

Dadelijk een groot probleem, ze paste niet in mijn computer, en het installatie materiaal is er niet bij.

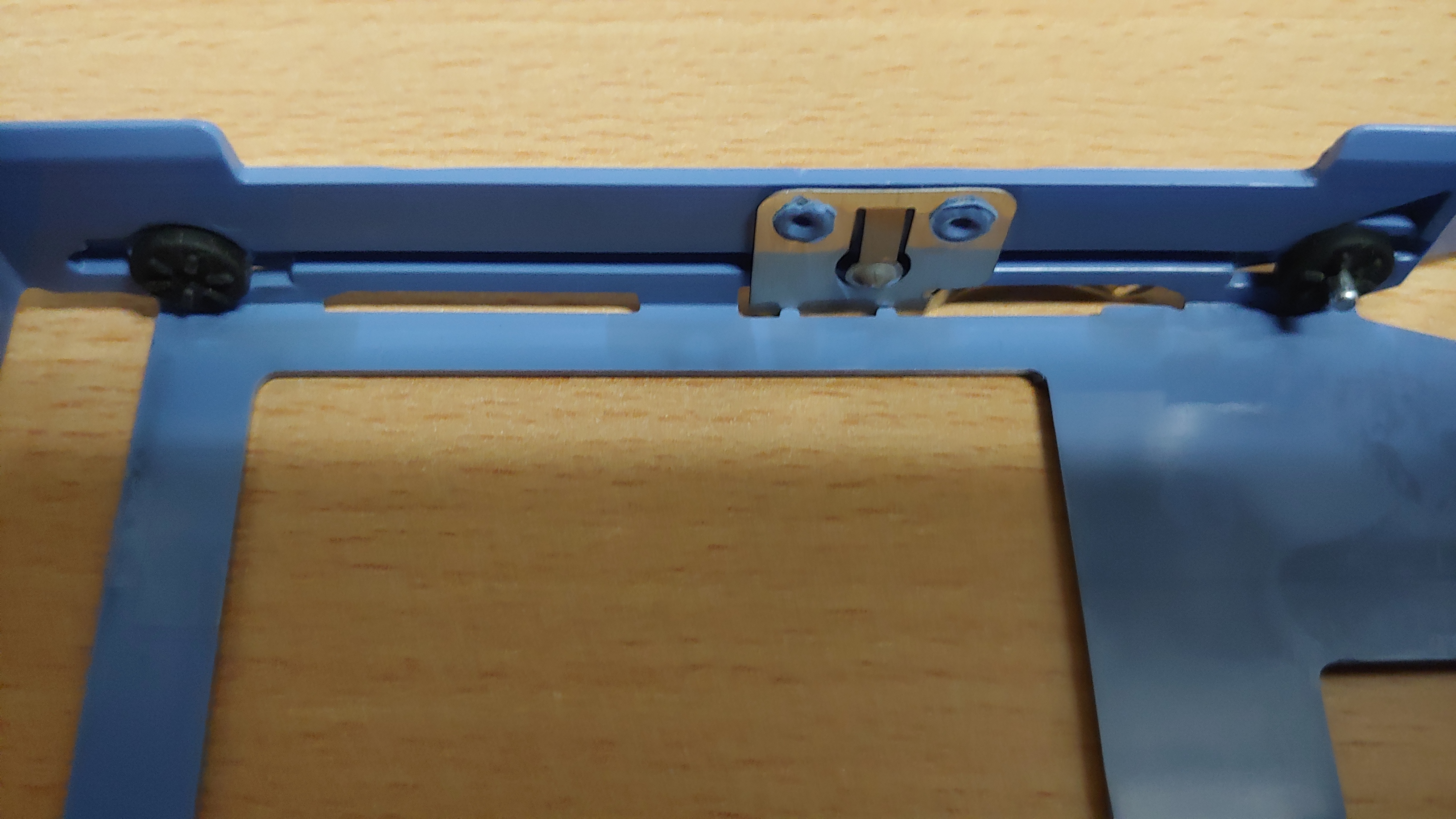

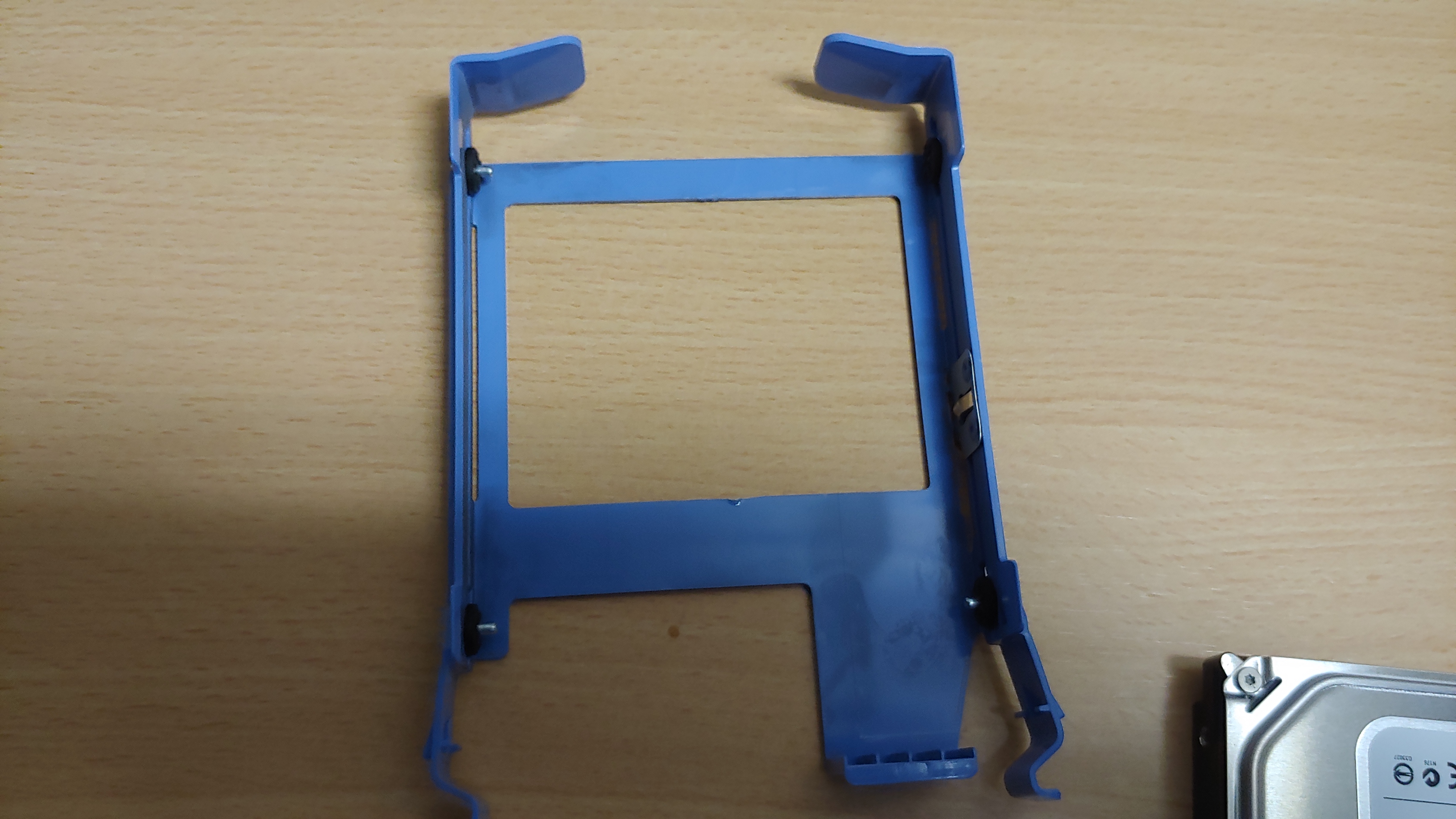

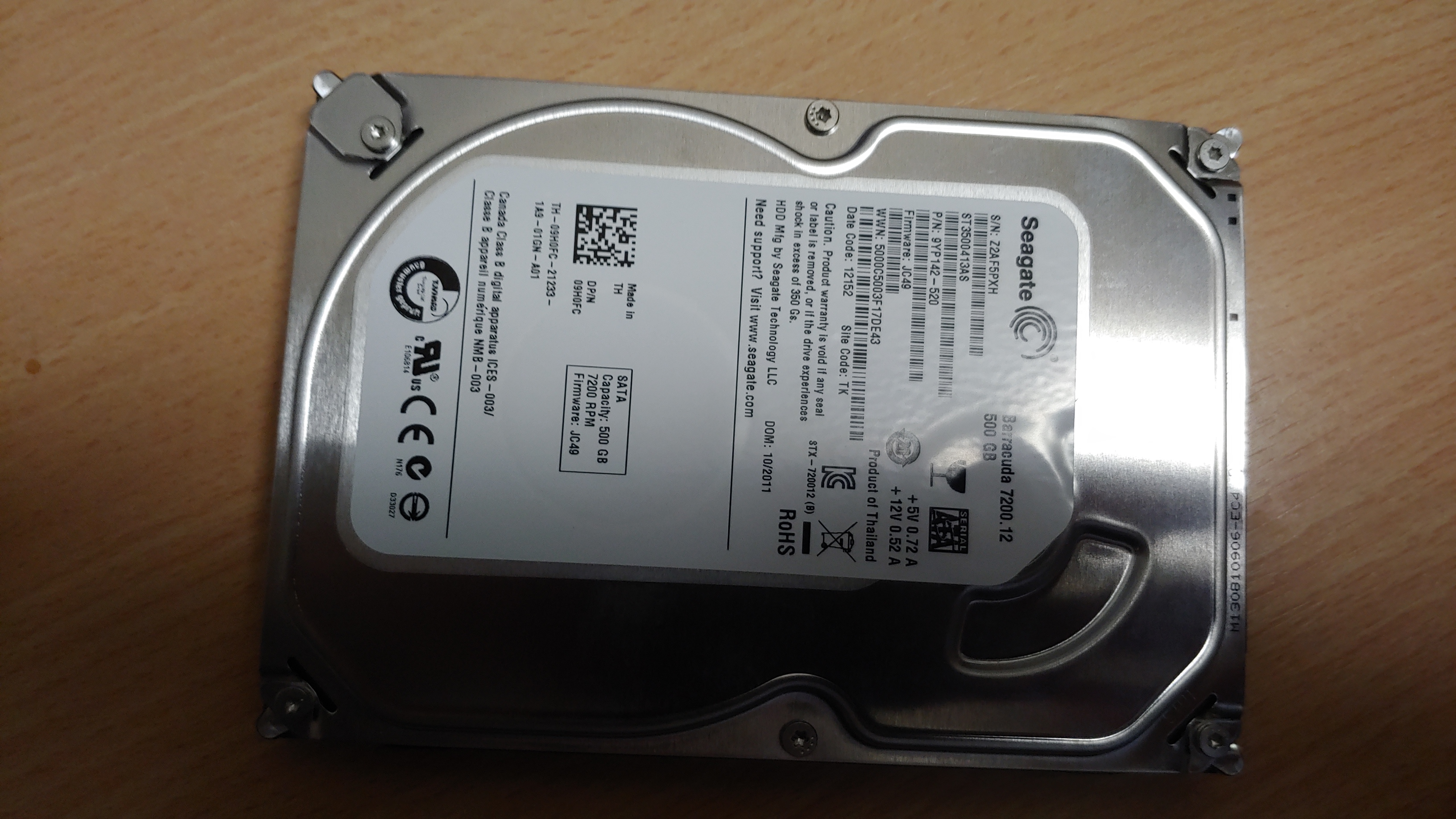

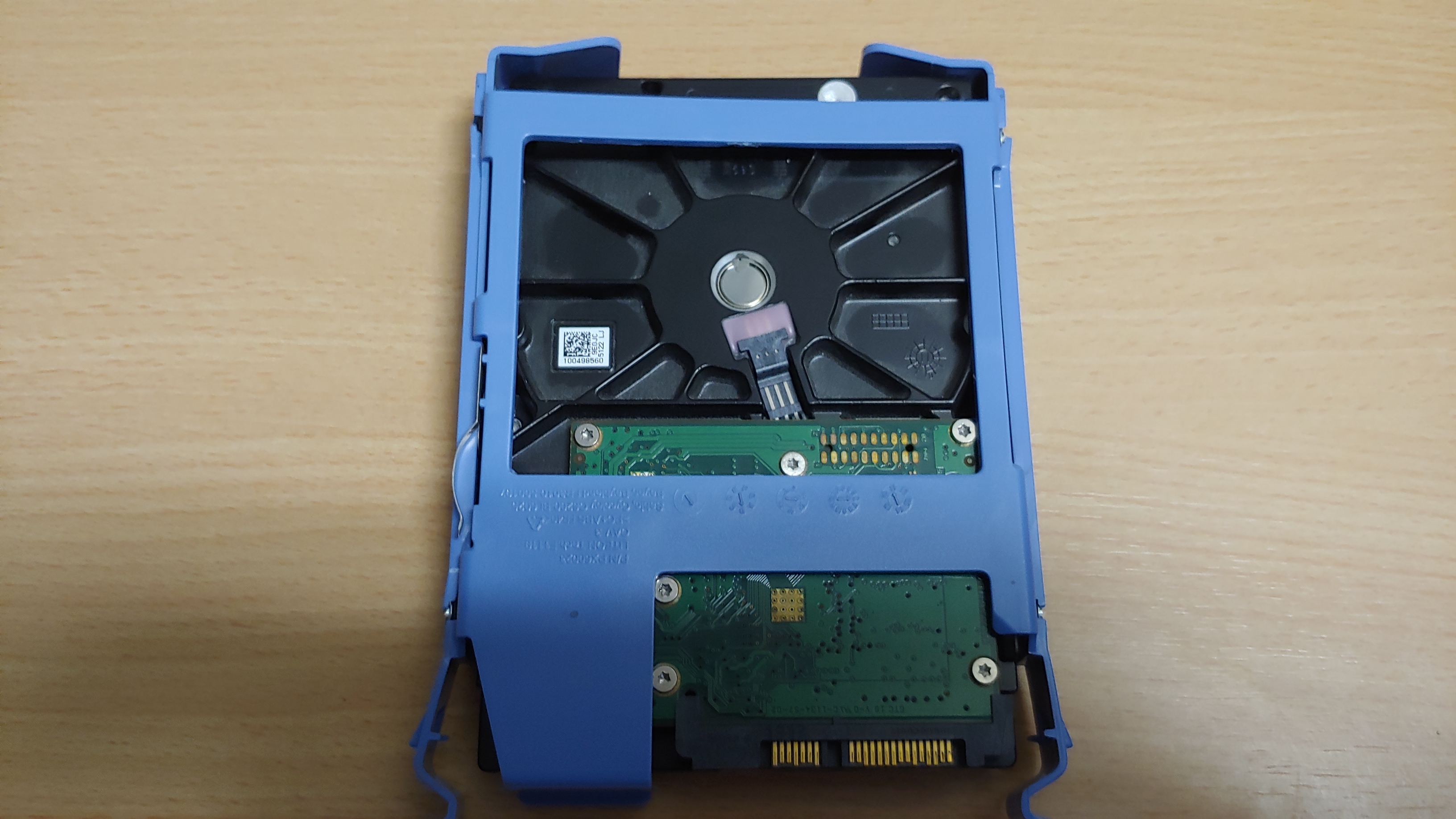

De schijf in mijn computer is 10 cm breed, met Bracket (blauw plastiek) 11, 5 cm

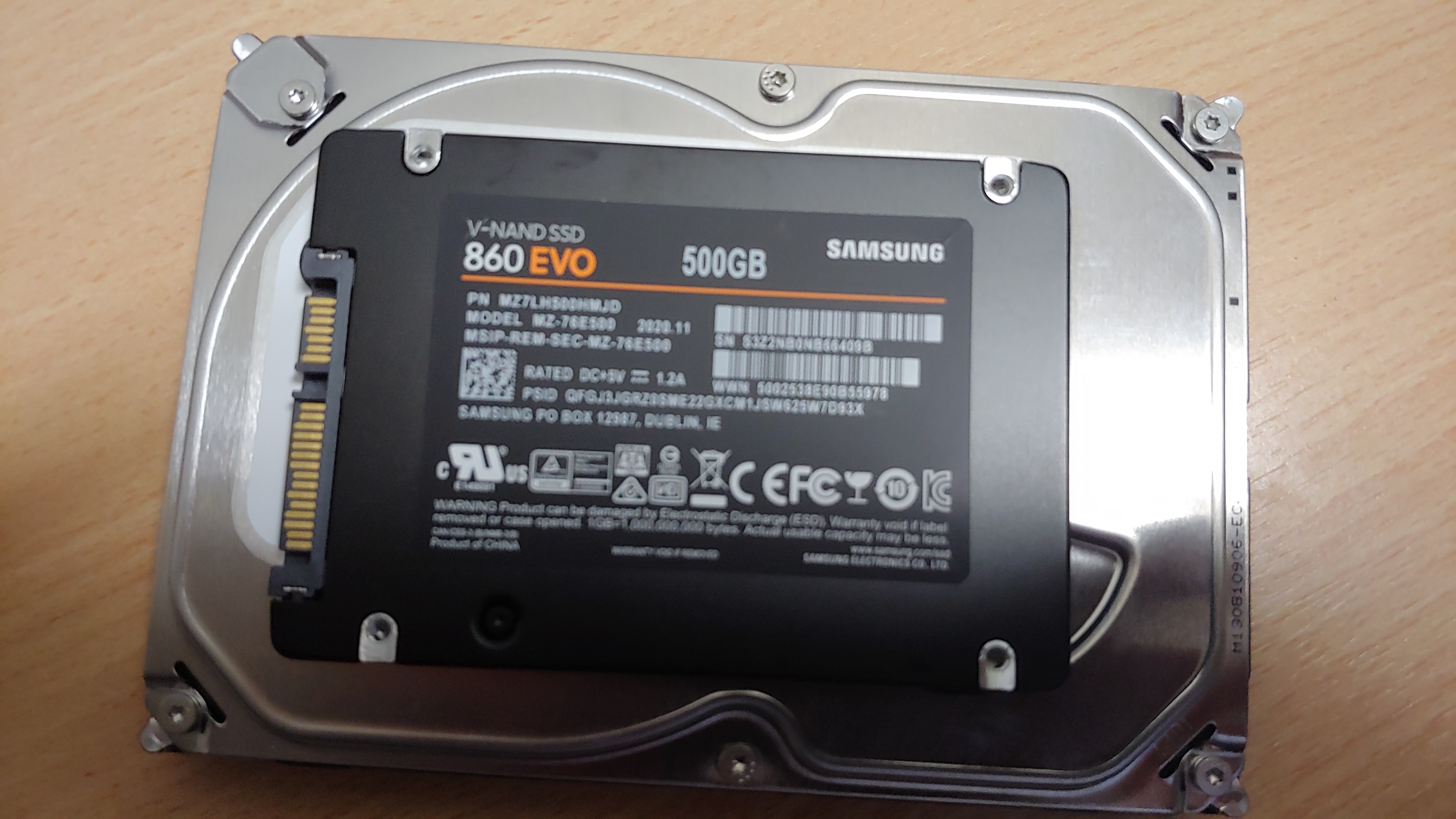

de SSD schijf is 7 cm

Welke van de Brackets is geschikt om, al dan niet met behulp van de Bracket, in mijn computer te zetten.

https://www.bol.com/nl/p/samsung-860-evo-500gb-ssd/9200000087796736/?Referrer=ENTcli_out_for_delivery2008093611&language=nl

In bijgaande een aantal foto's van de verschillende dingen

Graag hulp aub

[Gast]

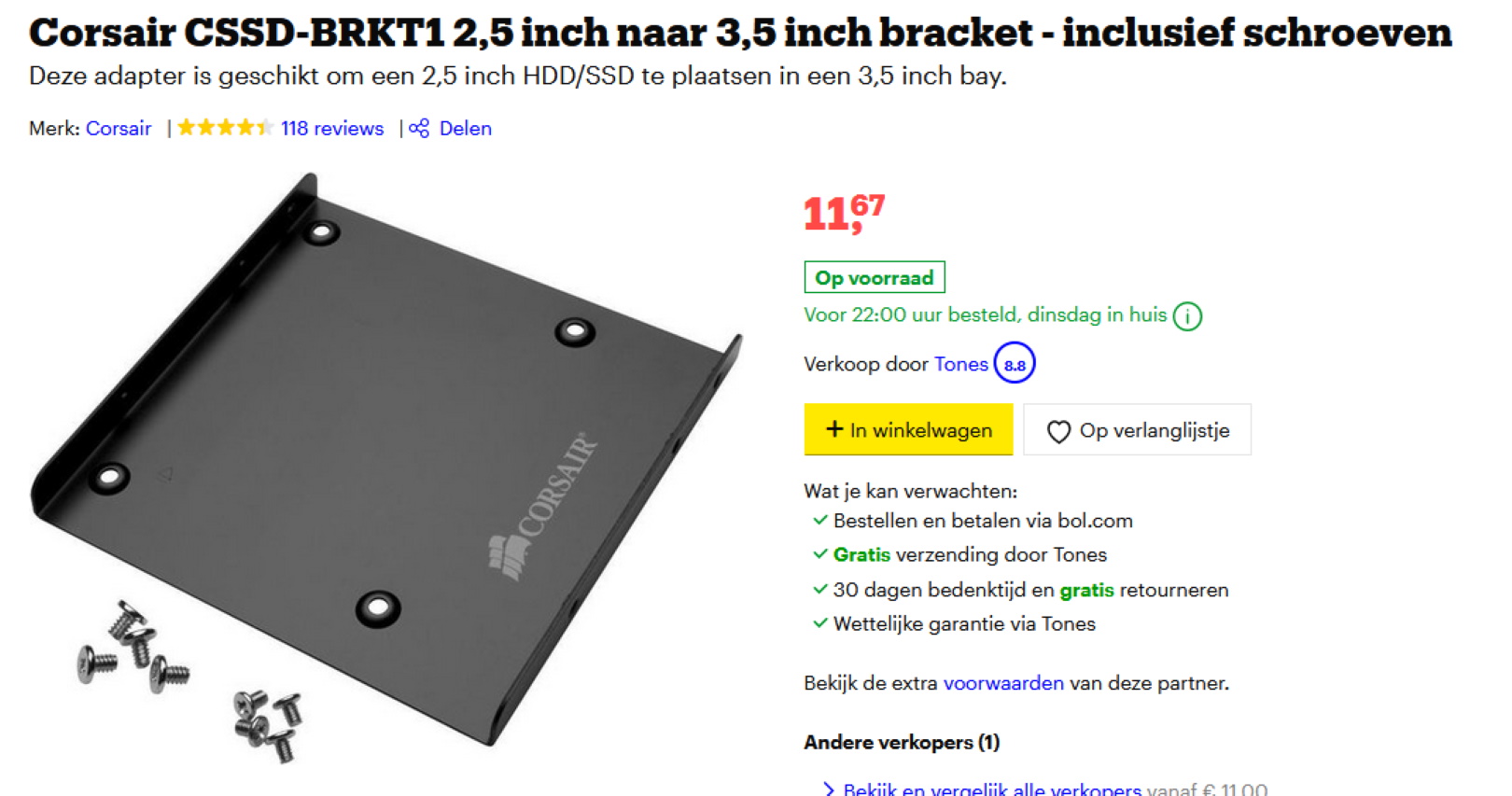

Dat tweede (€ 11,67) is het enige wat je nodig hebt om je SSD te kunnen plaatsen. Je hebt ook die schroefjes nodig. Al naargelang minstens 4. Het blauwe bracket dat je gekocht hebt kun je terugsturen.

Beschik je ook over de nodige kabels? Eentje moet van de voeding komen en moet van een dergelijke stekker zijn voorzien:





De andere is de data kabel (SATA-kabel) die maakt verbinding tussen een vrije SATA-poort op het moederbord en de SATA poort op de SSD:



Opgelet: Bij plaatsgebrek is het soms nodig dat één van de stekkers een haakse stekker is.





[Gast]

Theo, nog niets doen met mijn vorige bericht. Calvus heeft me net laten weten dat hij een gelijkaardige pc heeft en dat het blauwe bracket dat je toonde deel uitmaakt van je pc. Dat had ik niet juist begrepen.

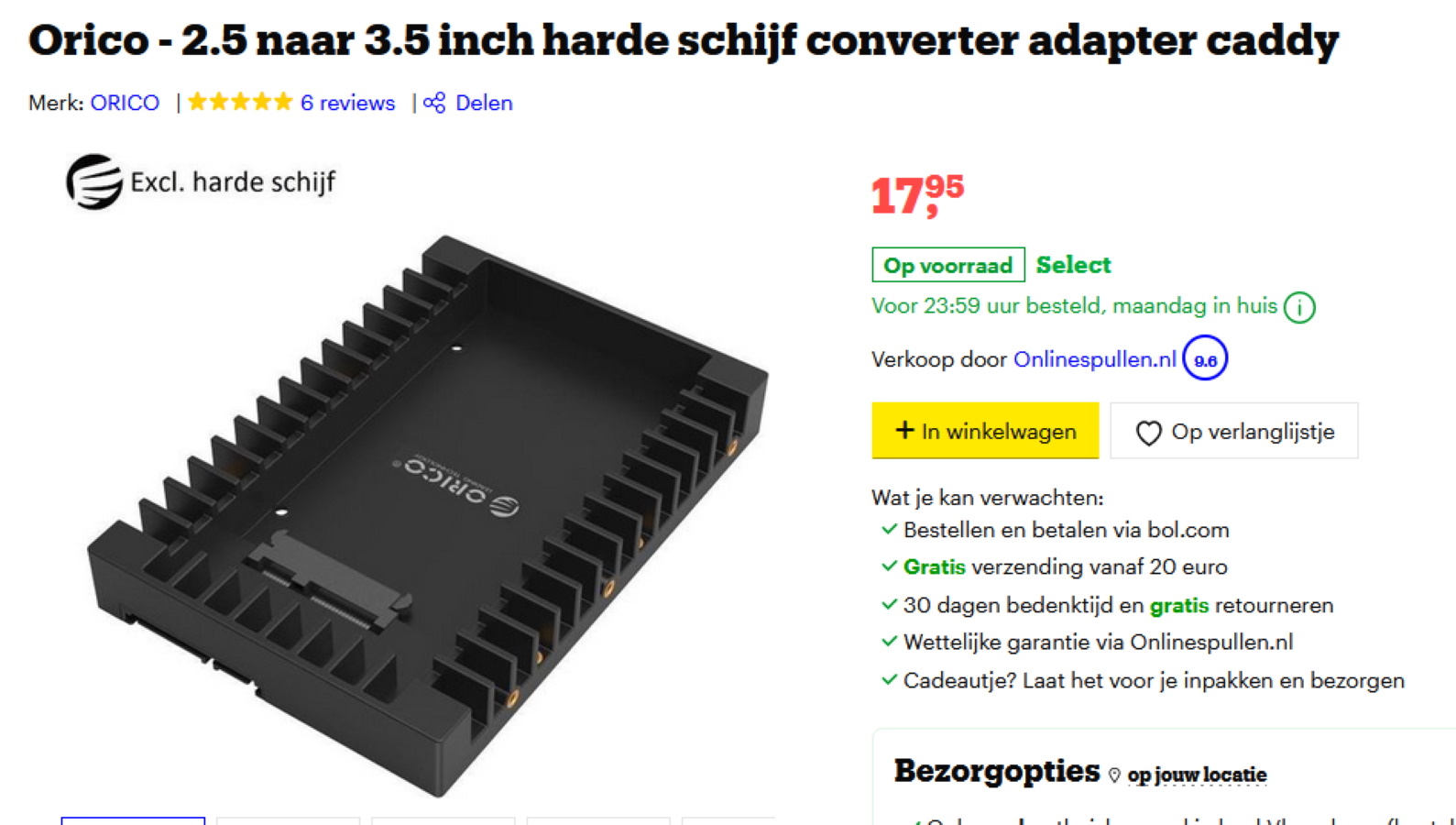

Dat verandert de situatie dan wel in die zin dat het zwarte ORICO bracket voor u de oplossing is. Nadat je de SSD in het ORICO bracket hebt geplaatst plaats je het geheel in dat blauwe bracket en vervolgens in je pc.

2 januari 2021 aangepast door droske
belangrijkste tekst in het ROOD gezet.

[Theo2602]

Bedankt, gelukkig stond de laptop juist af, anders was het al besteld.

Nu moet ik nog zo'n blauwe bracket vinden om mijn ander schijf als 2de schijf te gebruiken en een sata kabel daarvoor.



[Gast]

6 minuten geleden, Theo2602 zei:

Nu moet ik nog zo'n blauwe bracket vinden om mijn ander schijf als 2de schijf te gebruiken en een sata kabel daarvoor.

Ik stel voor dat Calvus je hiernaar gaat helpen zoeken.



PS

De kosten gaan zich wel opstapelen hé. Waak er over dat je straks niet zoveel geld kwijt bent dan wanneer je een nieuwe computer koopt. Voor je er erg in hebt is het soms al zover.

[Theo2602]

Ik heb de computer als refurbished zien staan voor 350 euro, en dan moest ik er ook hetzelfde insteken. En deze heb ik 60 betaald, dus ik raak niet aan 350 met alle verbeteringen bij.



[Gast]

Dan heb je inderdaad niet te veel betaald.

[Theo2602]

Dat was bij iemand die duidelijk een huis aan het opruimen is, want ik krijg nog elke dag bericht van dingen die hij verkoopt. Kende dus ofwel de waarde niet, ofwel moest het dringend weg.

[Calvus]

Voor Theo2602,



Deze foto/printscreen zul je wel herkennen, niet? 😀





Toch ook even kort gegoogled en met dit resultaat:

1 .https://www.itmediastore.nl/hdd-bracket-voor-for-dell-optiplex-390-790-990-sff-mt-p-n:c-3598-(pcp-hdc-dl006)-*s*?search=hdd%20bracket%20for%20dell%20390

2. https://www.grandado.com/products/blauw-hard-drive-caddy-bracket-hdd-dn8my-px60023-voor-dell-390-790-990-3010-7010-9010-3020-7020-9020-t20-t1700-t3610-t5610.

3. https://www.betterway.nl/onderdelen/harde-schijf/hdd-bracket/hp-dell-lenovo/hdd-bracket-voor-dell-optiplex-390-790-990-3010-3020-7010-7020-9010-9020-mt-big-case-p-n-c-3598-abdl004.html

4. https://dutch.alibaba.com/product-detail/3-5-inch-hard-drive-caddy-mount-bracket-dn8my-for-dell-optiplex-390-990-precision-t1700-60439067766.html

5. https://www.aliexpress.com/i/32953002640.html



De twee laatste .... zijn nu net niet je weet wel!



Maar zover ik weet kan je daar dat Corsair mounting bracket niet zomaar op bevestigen. Heb er toevallig hier ook zo eentje liggen.

Toch niet op de blauwe brackets die ik hier heb liggen van mijn ter ziele gegane Dell Optiplex 360 (ze zien er een tikkeltje anders uit).

De nodige gaatjes zijn niet ter beschikking - je zal zelf een aanpassing moeten vinden - zelf gaatjes gaan boren ???

Denk er ook aan dat je een extra SATA-kabeltje van ± 30/50 cm nodig zult hebben omdat je de HDD ook wilt behouden. (zie posting van "droske")

Je hebt 4 SATA poorten op je moederbord. (foto van jezelf)

De blauwe SATA-kabel gaat naar je originele HDD

De oranje vermoedelijk naar je optisch station DVD/CD speler.



Verder zie ik op een foto die je eerder plaatste dat je de juiste kabel hebt die van je voeding komt, die is te herkennen aan het merkteken P5.

Tot hier mijn bijdrage, ik laat nu de verdere hulp over aan "droske"

[Calvus]

Het laat me niet los.



Ben even verder gaan kijken dan mijn neus lang is en .....



Je bent hélemaal niks met zo een Corsair mounting bracket!!!!!





Wat jij nodig hebt is een CN-01MF7D-72200 bracket van Dell zelf.

Typ in Google eens gewoon CN-01MF7D en je vind ze.

Kan wel niet zo direct een site in Nl of België vinden waar ze te krijgen zijn maar misschien iemand???

Moest ik het nog vinden dan meld ik het hier wel.



Aldus ...

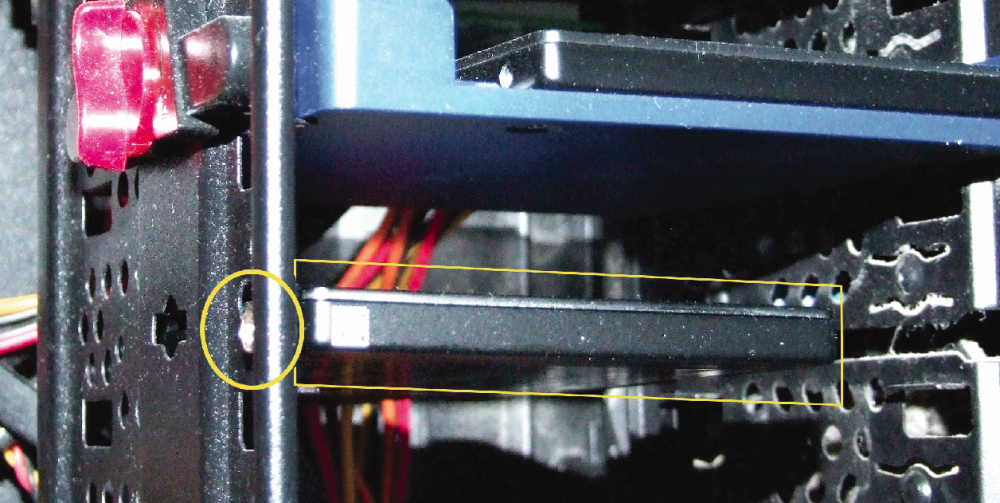

Wat ik een beetje gearceerd heb, stelt je SSD voor.



Op dit bracket moet je je SSD "vasthaken", bekijk de foto en bemerk de vier ijzeren pinnetjes - die passen perfect in je SSD dus inderdaad vasthaken, er komen totaal géén schroefjes aan te pas.

Vervolgens moet je dit bracket op zijn beurt "vasthaken aan zo blauwe bracket dat je nog moet vast zien te krijgen en zoals je er al één hebt nu...

Hier een filmpje op YouTube hoe dat in zijn werk gaat. Vanaf  4'40" wordt het interessant tot ongeveer 6'30" --> zéker eens bekijken!!!





Kan je hier wat mee?
