Spire Thermax II

Yannick · 11 juni 2009

Vandaag hebben wij op onze pijnbank liggen, de Spire Thermax II processor koeler.

Hierbij bedanken wij als eerst Spire voor het beschikbaar stellen van deze sample.

Op het eerste gezicht ziet alles er netjes uit.

De koeler komt in een niet al te grote verpakking, wat weer rommel scheelt.

De verpakking

Zoals gezegd is de verpakking niet overdreven groot, maar bied wel alle ruimte voor de koeler en de overige onderdelen.

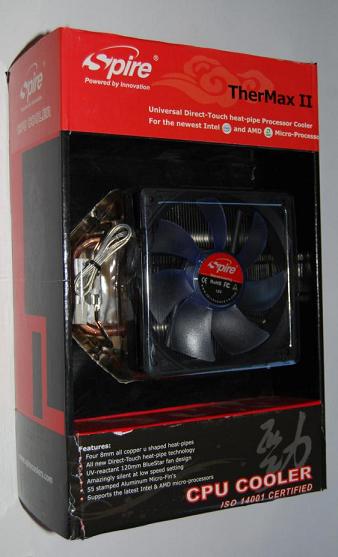

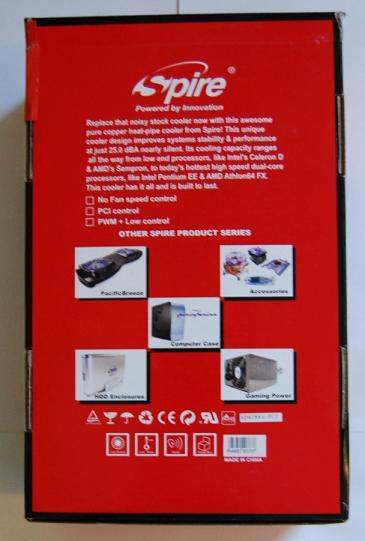

Door de voorkant kunnen we mooi zien hoe de koeler er uit ziet, en op de rest van de doos vinden we een korte uitleg over de koeler en de bijgeleverde delen.

Wat vinden we in de doos

Als we de doos openen komt natuurlijk de volledige koeler tevoorschijn.

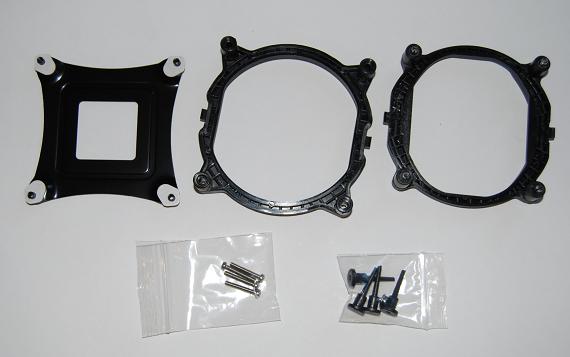

Dit is natuurlijk niet het enige, ook vinden we nog enig montage materiaal terug in de vorm van montage brackets+backplate voor aan het moederbord.

Dit zijn brackets zijn voor het socket 775 van Intel en voor het am2/am3 socket van AMD.

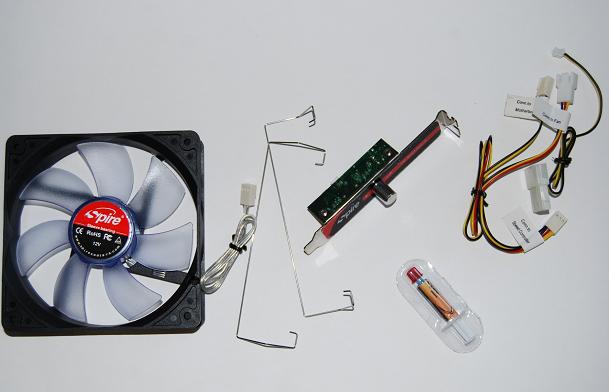

Verder vinden we er een tube koelpasta in terug en ook nog een toeren regelaar voor de koeler die op de processor zit.

Ideaal voor als je het allemaal zelf wilt regelen! Of als je moederbord dit niet (goed) zelf aan kan.

Precies wat er allemaal bij zou horen te zitten, en de toerental regelaar is een erg leuke extra!

Dichtbij bekeken

Laten we nu de koeler eens van dichtbij gaan bekijken.

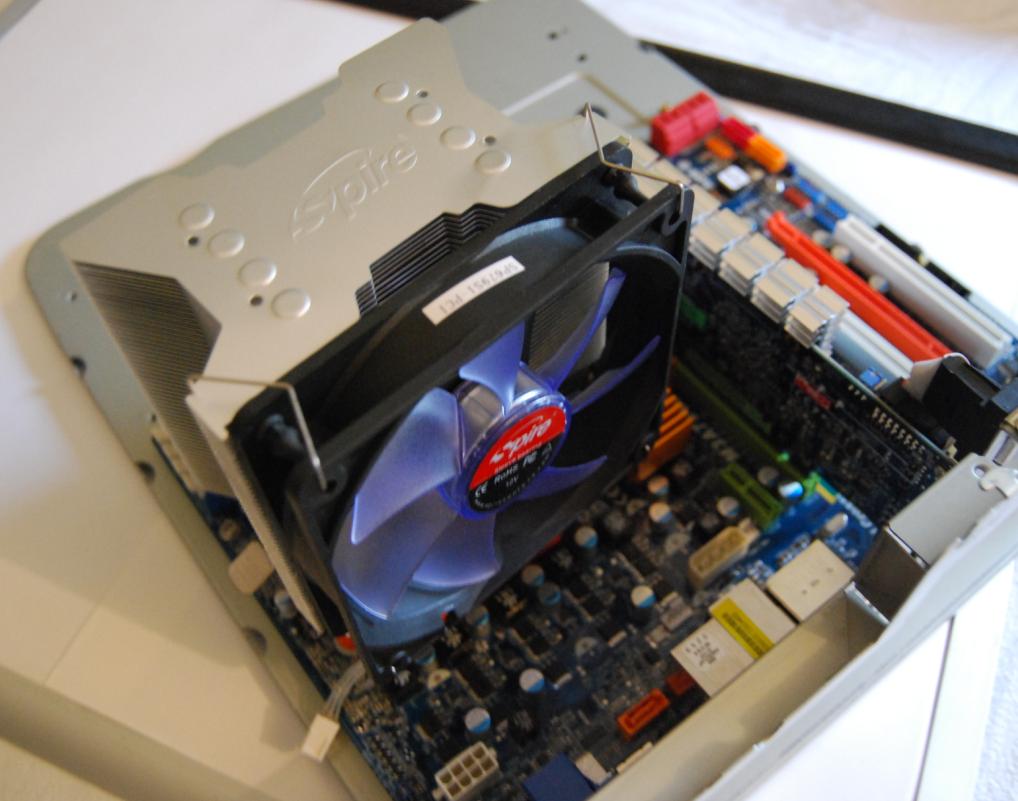

Zoals jullie kunnen zien op de volgende foto’s is de koeler smal en hoog, echter zal hij wel in elke normale atx behuizing passen!

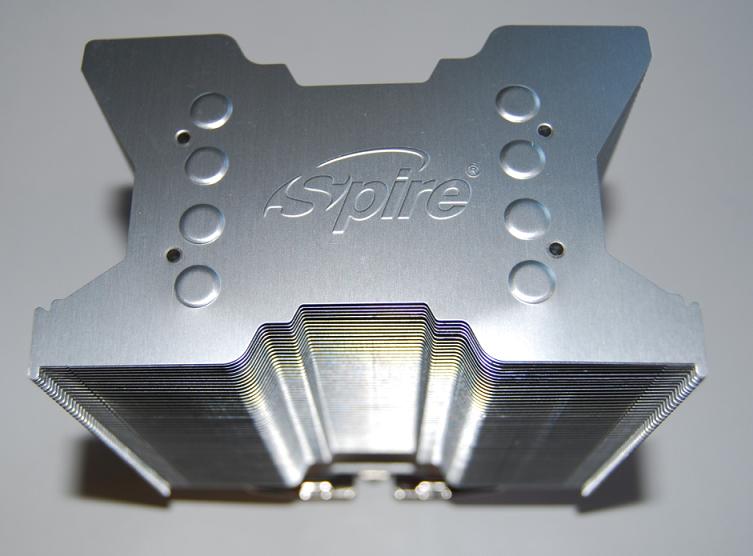

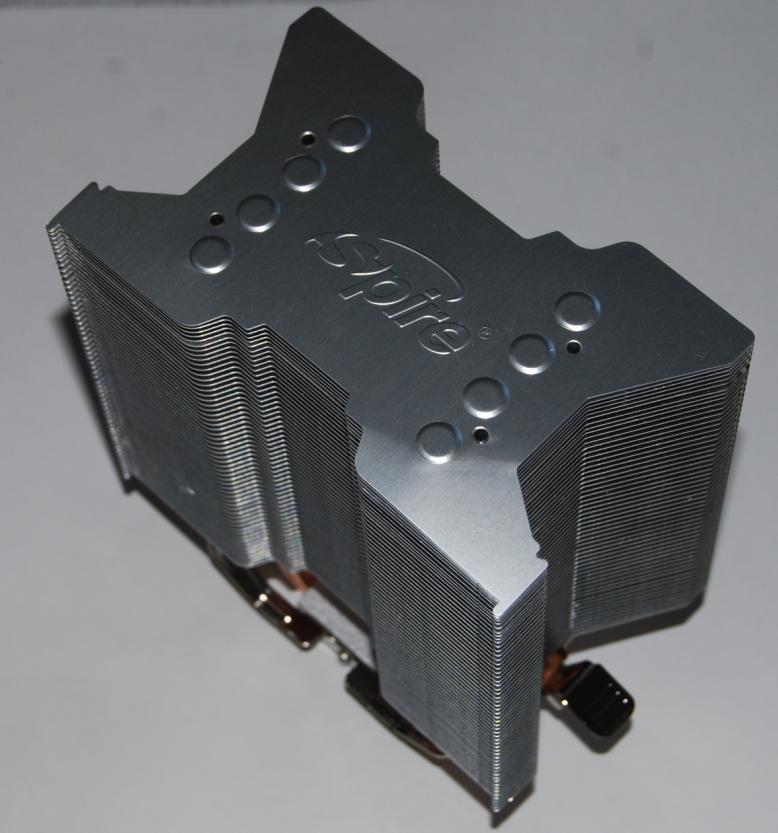

Wat ik persoonlijk erg slim vind van de mensen bij Spire is dat ze de bovenkant vlak gelaten hebben.

Dus niets geen uitstekende heatpipes die in de weg zouden kunnen zitten, maar een nette afwerking.

De koeler is zoals jullie kunnen zien enig sinds apart gevormd, maar het heeft wel een lekker agressief uiterlijk!

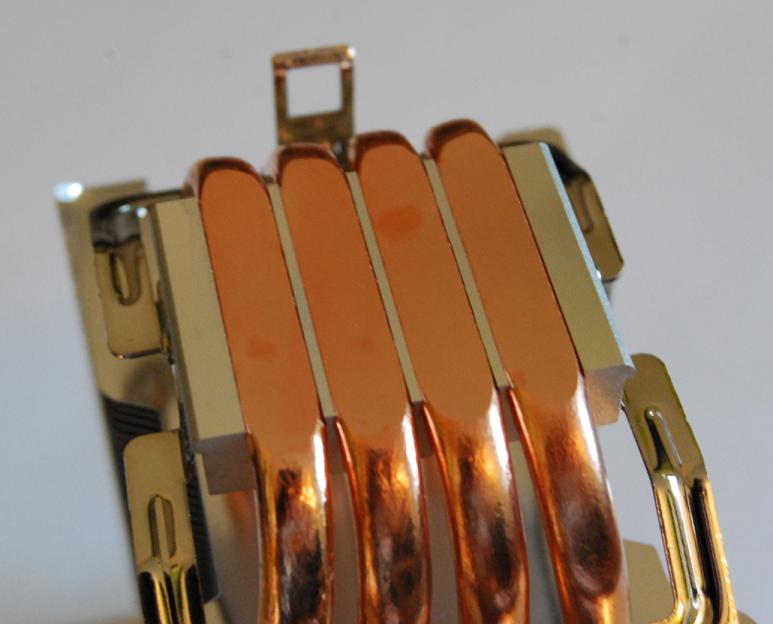

De onderkant van de koeler is netjes vlak, dit betekent een groter contact oppervlakte van de koeler op de processor.

Hier maken de heatpipes direct contact met de processor wat ook voor een betere hittegeleiding zou moeten zorgen, zoals in bijna alle gevallen is hier gekozen voor koper vanwege de betere geleiding van warmte dan de meeste andere (goedkopere) metalen.

Specificaties

(opgegeven door de fabrikant)

Dimensions

Heat sink : 125×77×155 mm (l × w × h)

12VDC Fan : 120×120×25 mm

Bearing Sleeve bearing

Rated speed 2200 RPM +/-10%

Rated power 4.2 W

Noise level 34 dBA

Air flow 93.3CFM at 2,200 RPM

Current 0.35 A

Life hours Sleeve: 30.000

Features Four 8mm all copper u shaped heat-pipes,All new Direct-Touch heat-pipe technology,UV-reactant 120mm BlueStar fan design,Amazingly silent at just 29.0 dBA,55 stamped Aluminum Micro-Fin's,Supports the latest Intel & AMD micro-processors

Connector 2510/3p

Application

Intel : Core 2 Duo ~ 3 GHz (775 Dual-core)

Core 2 Extreme ~ 3.2 GHz (775 Dual-core)

Core 2 Quad ~ 2.66 GHz (775 Quad-core)

Core i7 ~ 3.2 GHz 1366

LGA775 ~ 3.73 GHz (Prescott)

Pentium D ~ 3.4 GHz (775 Dual-Core)

Pentium EE ~ 3.73 GHz (775 Dual-Core)

AMD : Athlon 64 X2 ~ 9500 GHz (AM2)

Athlon X2 ~ 9500 GHz (AM2)

Phenom X4 ~ 9600 GHz (AM2/AM3)

Thermal resistance: 0.14 °C/W

Thermal type: Stars-420 white grease(Injection Tube,0.5g)

Systeem

De resultaten gaan we meten op het volgende systeem.

AsRock m3a790gxh

Amd Phenom II 955 – 3.2Ghz

Patriot 4x2Gb ddr3 ram (8Gb)

Sapphire 3450

Western digital Green 1Tb

Antec true power trio 650 Watt

Resultaten

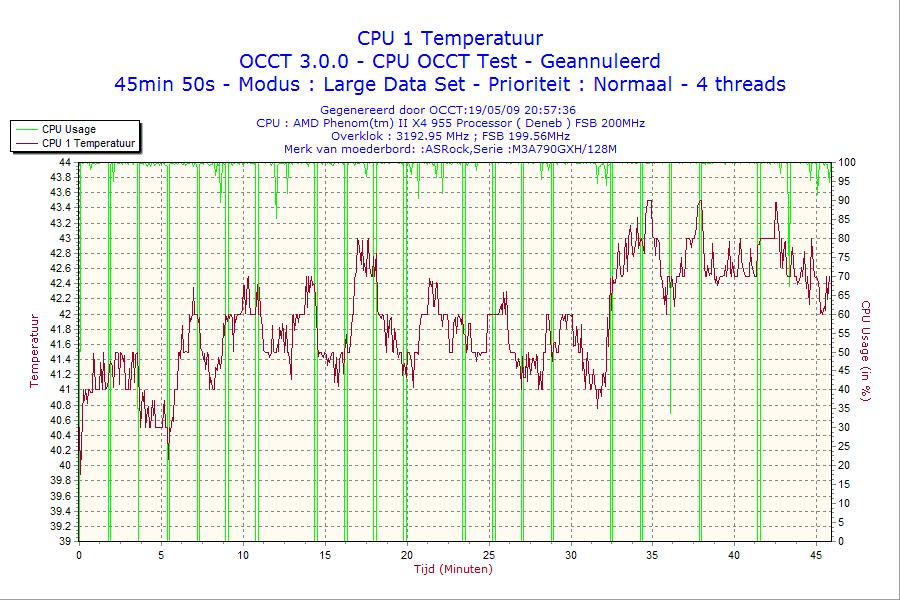

De resultaten zijn behaald door middel van drie kwartier stressen met OCCT op alle 4 de cores.

Zoals jullie zien schommelt de temperatuur behoorlijk, dit is te wijten aan de omgeving temperatuur.

Helaas heb ik nog geen nauwkeurige temperatuur sensor om de omgeving temperatuur mee te meten, maar dit geeft jullie een goede indruk.

Uiteraard vergelijken we de koeler met een stock koeler, de stock koeler geeft de volgende resultaten.

We zien dat de Spire Thermax II tegen de 43.5 graden komt, hier gaat de stock koeler makkelijk over heen met pieken tussen de 59 en 60 graden!

Een verschil van 17 graden, en een flink verschil in geluid!

In eerste instantie was de originele ventilator kapot gegaan tijdens transport wat in wat lawaai resulteerde, echter na een andere bekeken te hebben tot de conclusie gekomen dat hij behoorlijk stil is, super dus!

De Spire koeler draaide tijdens het stressen op een snelheid van 2200RPM en de stock koeler met een snelheid van 3500RPM

Conclusie

Al met al geen verkeerde koeler! Met een prijskaartje van rond de €36 ook nog schappelijk geprijsd.

Als je van je lawaaiige stock koeler af wilt en een niet al te dure maar toch een stillere koeler wilt dan zit je met deze spire wel aan het goede adres, zeker omdat je zelf het aantal RPM nog kan aanpassen met een draaiknopje.

pro's

-uiterlijk

-bang for buck

-rpm regelaar

con's

kan op sommige moederborden lastig te bevestigen zijn

ventilator is op een hoger toerental niet ECHT stil
